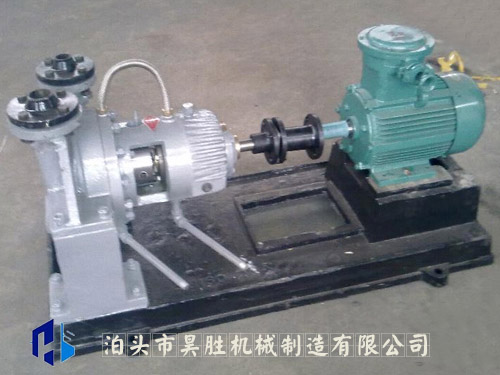

AY單兩級離心油泵是在老Y型油泵系列的基礎上進行改造并重新設計的。AY單兩級離心油泵是為滿足現代化建設的需要，盡快地適應以節能為   的設備新換代而發展的新產品，具有下列特點：

1、軸承體部件將原35，50，60軸承體分別用45，55，70軸承體，提高了可靠性。

2、水力過流部位采用了節能泵的水力模型，平均比老Y型油泵的效率高5—8%。

3、為保持繼承性，AY型油泵的結構型式、安裝尺寸、性能參數范圍保持與Y型油泵相同，便于老裝置新改造。

4、零部件通用化程度高，通標件為幾個系列產品共用。

5、選材精煉，主體以Ⅱ、Ⅲ類材料為主，軸承體等零部件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露冷地區、露天使用、船用提供了有利條件。

6、軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適宜和于缺水或水質差的地區

7、為了泵檢修時不必拆卸吸入或排出管路就很容易地拆出葉輪、軸、軸承、軸封等零部件，AY型油泵采用柔性膜片式加長聯軸器部件。

結構特點

AY單兩級離心油泵分為單級單吸和兩級單吸懸臂式，單級吸懸臂式、單級雙吸和兩級雙吸兩支承式，兩級單吸兩支承式等六種。

殼體徑向剖分，特別適用于輸送高溫度以及易燃、易爆或有毒的液體。其安裝方式為水平   線支承。泵的吸入口法蘭和排出口法蘭均鑄在泵體上，且均垂直朝上。軸承腔（填料函）和泵蓋是鑄成一體的，它可以裝填料密封及平衡型、波紋管型、串聯型機械密封。軸封腔外面鑄有可供選擇的水冷腔夾套，水冷腔的配備是特別提出要求或當輸送介質為水的溫度超過66℃以及碳氫化合物溫度超過150℃時用。

葉輪為整體鑄造，且經靜平衡，泵的軸向力主要靠葉輪平衡孔來平衡。

軸承體裝有一套徑向球軸承和一組背對背安裝的推力球軸承，其軸承采用甩油環稀油潤滑，軸承體外表面鑄有散熱片，可為空氣冷卻(T＜120℃），還可選用風扇冷卻（T=120℃-260℃）和水冷卻（T=260℃-420℃）。

型號說明

50AYⅡ60×2B，250AYSⅢ150C

50，250--吸入口直徑（mm）

A--頭一次改造Y--離心油泵S--頭一葉輪為雙吸

Ⅱ、Ⅲ--過流部位零件材料代號：Ⅰ類為HT250，Ⅱ類為ZG230-450，Ⅲ類為ZGCr13Ni。

60，150--單級揚程（m）2--級數

B，C--葉輪切割次數，順序以A、B……表示。

AY系列單兩級離心油泵性能范圍:

流量Q=2.5～600m3/h揚程H=30～330m溫度T=-45℃～+420℃

AY型油泵可用在石油精制、石油化工和化學工業及其他地方輸送不含固體顆粒的石油、液化石油氣和其他介質。

技術參數：
